| DJC-4盤式電渦流測功機及測試系統 |
◆電渦流測功機是目前國內的加載設備，尤其在中小功率的動力機械和高速運行時，優勢明顯，具有結構簡單，轉動慣量小，許用轉速高，制動力矩大，測試精度高，重復性好的特點。
DW系列電渦流測功機主要性能指標：
◆勵磁電壓：DC620-180V；勵磁電流：DC3-10A
◆冷卻方式：水冷
◆轉距精度：±0.2%
◆轉速精度：±1轉/分
◆用戶可自行靜態校正，出廠配置靜校臂和砝碼。 |
 |
規格及參數
型號
|
測定吸收功率
（kw）
|
額定扭距
N.m
|
轉速不低于
r/min
|
額定扭距轉速范圍
r/min
|
移動慣量
kg.m
|
DW6
|
6
|
25
|
14000
|
2000-2800
|
0.01
|
DW10
|
10
|
50
|
13000
|
2000
|
0.01
|
DW16
|
16
|
70
|
13000
|
2000
|
0.01
|
DW25
|
25
|
120
|
11000
|
2000
|
0.025
|
DW40
|
40
|
160
|
10000
|
2000
|
0.025
|
DW63
|
63
|
250
|
9000
|
2000
|
0.06
|
DW100
|
100
|
400
|
8500
|
2000
|
0.14
|
DW160
|
160
|
600
|
8000
|
2000
|
0.42
|
DW250
|
250
|
1100
|
7000
|
2000
|
0.88
|
DW400
|
400
|
2200
|
5000
|
2000
|
2.6
|

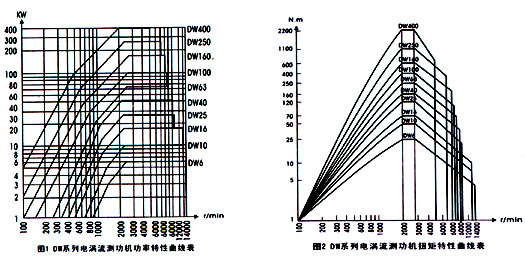

圖1、圖2分別表示DW系列電渦流測功機的功率吸收范圍和扭矩吸收范圍。凡被測動力機械的特性曲線落在這個區域內，均能用本機進行試驗，用戶先購測功機時務必注意一點。
JZ6000測試機控制器
◆與DW系列電渦流測功機配套使用
◆顯示轉距（N.m），轉速（轉/分），輸出功率（KW）
◆具有RS-232C接口，可與計算機組成自動測試系統
底板（臺架）
◆為了測功機與被試電機（發動機）的準確安裝，驗質量，必須配置相應的底紋，支架，并能良好的固定。
應用場合：發動機、汽油發動機、高速大扭距電機 |
| | |   |
|
|
